ترانس جریان ct

ترانس جریان وسیله‌ای است که در تاسیسات ولتاژ بالا، رله‌های حفاظتی، واحدها و تجهیزات جهت اندازه‌گیری جریان الکتریکی متناوب بزرگ و تبدیل آن به مقادیر کوچک‌تر و قابل اندازه‌گیری به کار گرفته می‌شود. در واقع طراحی این وسیله به گونه‌ای است که جریان اولیه با مقدار زیاد را به جریان با مقدار ثانویه کم و متناسب تبدیل می‌کند. با تغییر جریان از ولتاژ بالا به ولتاژ پایین، از طریق خطوط انتقال جریان شدیدی را جاری می‌کند که کنترل آن به وسیله آمپرمتر صورت می‌گیرد.

به عنوان مثال جریان مداری با ۴۰۰۰ آمپر را نمی‌توان به رله‌ها یا تجهیزات اندازه‌گیری وارد کرد، پس با ایجاد یک ترانس جریان روی مدار، نسبت کم شده آن که نمونه‌ای از جریان مدار است، را به کار می‌بریم. اتصال ترانس جریان ct به صورت سری انجام می‌شود و همچنین وسایل حفاظتی و اندازه‌گیری به شکل سری اتصال پیدا می‌کنند. ترانس جریان قادر است مقدار جریان هزاران آمپری را با نسبت مشخصی تا یک خروجی استاندارد ۱ یا ۵ آمپر کم کند. از ترانس جریان در سطح وسیعی برای اندازه‌گیری و نظارت عملکرد شبکه برق به کار گرفته می‌شود.

منبع

برخی از کاربردهای آن شامل مواردی مثل کار با رله‌های محافظ، فعال کردن سیم پیچ قطع کننده مدار و با کیلووات ساعت، آمپرمترها، انرژی‌سنج و ضریب سنج‌ها جریان را اندازه‌گیری می‌کنند. امروزه اکثر ترانس‌های جریان از نوع مغناطیسی ساده با هسته آهن به کار می‌روند. عملکرد این دستگاه‌های ورودی و خروجی با استفاده از مدار مغناطیسی انعطاف‌پذیر است، با این وجود قابلیت اشباع دارند. ترانس‌های جریان ct باید عایق‌بندی مناسب داشته و از نوع روغنی و خود خنک شونده باشند و در فضای آزاد نیز روی پایه نگه‌دارنده مناسب نصب شوند. هر کدام از ترانس‌های جریان برای کارکرد درست تجهیزات اندازه‌گیری و حفاظتی، باید از شرایط خطای مشخص شده مناسبی در محدوده نیاز بار برخوردار شوند.

معرفی انواع ترانس جریان

ترانس جریان به نوبه خود با توجه به کاربردهای مختلف به دسته‌های زیر تقسیم می‌شود:

ترانسفورماتور جریان برای اندازه‌گیری

وظیفه این ترانس این است که اطلاعات فعلی شبکه برق را به دستگاه‌های اندازه‌گیری و یا اندازه‌گیری در رنج جریان عملکرد طبیعی را به کاربر ارائه می‌دهد. این ترانس نقش جداسازی الکتریکی و تبدیل جریان را بر عهده دارد که به آن سیم پیچ ترانسفورماتور جریان می‌گویند.

ترانسفورماتور جریان برای حفاظت

این ترانس برای حفاظت از رله و سایر دستگاه‌ها در شرایط خطای شبکه از اطلاعات جریان خطای شبکه طراحی شده است. این ترانس یک محافظ راه برای محافظت از ایمنی سیستم منبع تغذیه است و زمانی شروع به کار می‌کند که جریان چند ده برابر از جریان عادی بزرگ‌تر باشد.

〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰

☑️ به روزترین اطلاعات در خصوص انواع مدل های ترانس جریان

📍 به روزترین کاتالوگ ترانس جریان ct 📍

〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰

ترانسفورماتور جریان Wound

این ترانس به نام ترانس اولیه سیم پیچی شده شناخته می‌شود که در ساختار داخلی ترانسفورماتور مجهز به سیم پیچ اولیه است. این سیم پیچ به صورت سری یک دور با هادی اندازه‌گیری جریان متصل شده است. این ترانس جریان به صورت عمده در جریان‌های ۱ تا ۱۰۰ آمپر کاربرد دارند.

ترانسفورماتور جریان توریدی

در این ترانس سیم پیچ اولیه وجود ندارد و مزیت اصلی آن شکل متقارنی است که دارد. با توجه به این مزیت نشتی جریان کمی دارد و در نهایت تداخل الکترومغناطیسی کمتری هم دارد.

ترانس میله‌ای

این ترانس تنها سیم پیچ ثانویه داردو رسانای روی آن به عنوان سیم پچ اولیه عمل می‌کند.

ترانس جریان دستی

در واقع این ترانس ترکیبی از ترانسفورماتور جریان و یک آمپرمتر است.

رنج ترانس جریان

ترانسفورماتورهای جریان ct (Current Transformer) دستگاه‌هایی هستند که تبدیل جریان الکتریکی از یک نسبت بالا به نسبت پایین آن را انجام می‌دهند و رتبه‌بندی آن‌ها به صورت زیر است.

جریان اولیه یا ثانویه: مقدار جریان اولیه و ثانویه ct برای کنترل طراحی و ساخته شده است.

نسبت تبدیل جریان: نسبت جریان اولیه به جریان ثانویه ct، نسبت تبدیل جریان است و به برابر بودن نسبت چرخش اولیه و ثانویه آن نیازی نیست.

جریان دینامیکی: بیشترین جریان عبوری ct از نظر نیروی مکانیکی وارد شده که در آن ترانس ct به مشکل برنمی‌خورد.

ضریب حد دقت: متصل شدن بار اولیه ct به بار ثانویه برای حفظ دقت مشخص آن است.

بار نامی: مقدار باری که بدون ایجاد خطای بیشتر از حد تعیین شده که به ثانویه وارد می‌شود. بر اساس IEC، بارهای معمولی ct شامل ۱.۵ VA، ۳VA، ۵VA، ۱۰VA، ۱۵VA، ۲۰ VA، ۳۰VA، ۴۵ VA و ۶۰ VA می‌شوند.

کلاس دقت: کلاس دقت، هنگامی که بار در محدوده مجاز قرار دارد، دقت تبدیل جریان ترانس را توصیف می‌کند و با توجه به کلاس دقت مقدار خطا ترانس‌های ct تعیین خواهد شد. برای هسته حفاظتی و اندازه‌گیری کلاس دقت به دو شکل بیان می‌شود. اندازه درصد خطای جریان را برای هسته در جریان نامی نشان می‌دهد. به عنوان مثال زمانی که کلاس دقت (CL) ۰.۵ بود، به این معنا است که در جریان نامی ۰.۵ درصد خطا وجود دارد. به طور معمول ترانس‌های جریان، ۱ تا ۵ آمپر جریان ثانویه دارند.

جابجایی فاز: همان تفاوت موجود در اختلاف فاز بین دو جریان اولیه و ثانویه را به عنوان جابجایی فاز می‌شناسند.

نقطه زانویی: به نقطه موجود روی منحنی مغناطیسی نقطه زانویی ct گفته می‌شود که در صورت افزایش ۱۰ درصدی چگالی شار در آن، جریان مغناطیسی نیز ۵۰ درصد افزایش پیدا می‌کند.

خرید ترانس جریان ct

با توجه به پیشرفت تجهیزات و فناوری در زمینه جریان‌های الکتریکی و برق، فروشگاه نیرو ترانس با کمک متخصصان مجرب و متعهد خود تصمیم گرفت در این زمینه به عنوان یکی از شرکت‌های فعال و پیشرو در تولید و استفاده درخشش داشته باشد. مهمترین هدف نیرو ترانس  جلب رضایت شما عزیزان است و بدین منظور با استفاده از تجهیزات به روز موجود در صنعت برق فشار قوی و متوسط به فعالیت خود در این زمینه ادامه می‌دهد. نیرو ترانس در حال حاضر نماینده رسمی بسیاری از برندهای شناخته شده در بازار تهران و شهرستان‌ها می‌باشد.

فروشگاه نیرو ترانس عرضه کننده ترانسفورماتور جریان ولتاژ متوسط ضعیف برند معروف ایرانی الکترو پژواک است. برای خرید و استعلام آخرین قیمت ترانس جریان، لطفاً با فروشگاه ما تماس بگیرید تا کارشناسان ما بتوانند شما را راهنمایی کنند.

خرید ترانس جریان ct به صورت اینترنتی کمی برای ما شک‌آور و سخت می‌باشد اما اگر ما از سایت خرید کننده اطمینان داشته باشیم، می‌توانیم بر روی خریدمان تمرکز بیشتری کنیم. هنگام خرید ترانس جریان ct، شما مشتریان عزیز می‌توانید زمانی که انتخاب خرید بین چند محصول برایتان سخت شد، با مشاوران نیرو ترانس برای خرید و استعلام قیمت تماس حاصل فرمایید.

〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰

☎️ با یک مشاوره رایگان بهترین گزینه را انتخاب کنید! ☎️

02133934449  📞      02133928151 📞

〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰〰

عملکرد اساسی ترانس جریان ct

یک ترانسفورماتور جریان دارای یک سیم پیچ اولیه، یک هسته و یک سیم پیچ ثانویه است، اگرچه برخی از ترانسفورماتورها، از جمله ترانسفورماتورهای جریان، از یک هسته هوایی استفاده می‌کنند. در حالی که اصول فیزیکی یکسان است، جزئیات یک ترانسفورماتور «جریان» در مقایسه با ترانسفورماتور «ولتاژ» به دلایل مختلف، متفاوت است. ترانسفورماتور جریان طوری طراحی شده است که نسبت دقیقی بین جریان‌های مدارهای اولیه و ثانویه خود در یک محدوده مشخص حفظ کند.

جریان متناوب در مدار اولیه یک میدان مغناطیسی متناوب در هسته تولید می‌کند، که سپس یک جریان متناوب را در مدار ثانویه ایجاد می‌کند. مدار اولیه تا حد زیادی تحت تأثیر قرار دادن CT قرار نمی‌گیرد. ترانسفورماتورهای جریان دقیق نیاز به اتصال نزدیک بین اولیه و ثانویه دارند تا اطمینان حاصل شود که جریان ثانویه متناسب با جریان اولیه در طیف وسیعی از جریان است. جریان در مدار ثانویه، جریان اصلی است.

💠💠💠💠💠

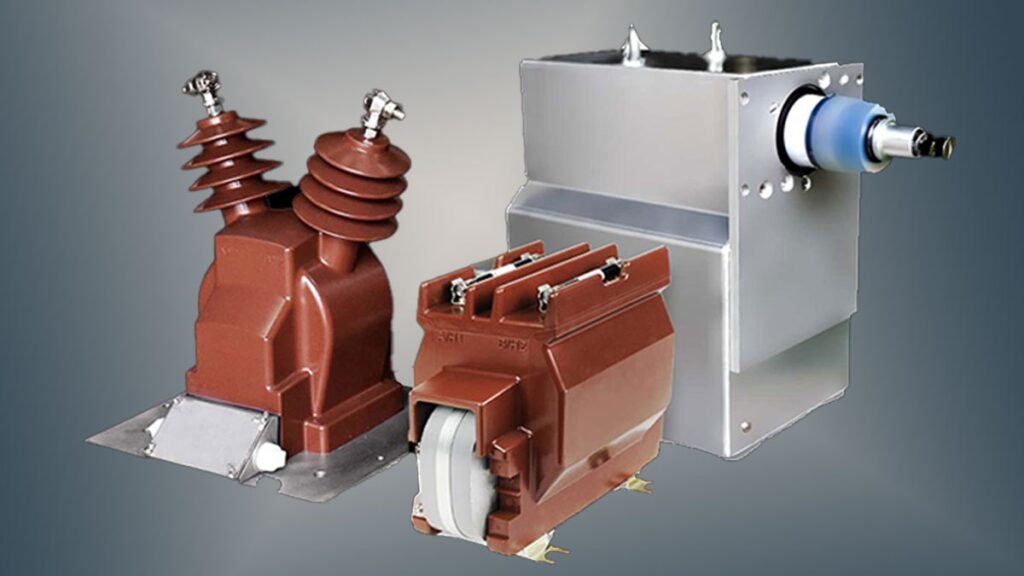

بهترین برند‌های ترانس ولتاژ pt را از نیرو ترانس بخواهید.

💠💠💠💠💠

محاسبه نسبت تبدیل ct

همانطور که می دانید ترانس جریان سی تی به این دلیل مورد نیاز در صنعت می باشد که امروزه بسیاری از دستگاه های جریان استاندارد برای اندازه گیری سطوح بالای جریان پیکربندی و تنظیم نشده اند و به همین علت نیز برای محاسبه این جریان نیازمند استفاده از Ct هستیم.

بنابراین مهندسان برق ابتدا جریان سی تی را محاسبه می کنند و سپس از روی نسبت ها و فرمول هایی که برای آن وجود دارد جریان واقعی را اندازه گیری می کنند و به این ترتیب دیگر نیازی به اندازه گیری جریان واقعی نیست. نسبت ct در واقع معکوس نسبت ولتاژ می باشد.

به عنوان مثال زمانی که شما با محاسبه نسبت ولتاژ به نسبت 1 به 5 می رسید متوجه خواهید شد که نسبت ct در آن 5 به 1 است. محاسبات نسبت تبدیل ct با وجود این که ساده است ولی در حین کار نیاز به دقت زیادی دارد تا این نسبت تبدیل به صورت دقیق محاسبه شود. محاسبه نسبت تبدیل اهمیت ویژه ای دارد و برای کاربرد های مختلف مورد نیاز واقع می شود.

ترانس جریان تابلو برق

از جمله علل هایی که از ترانس جریان استفاده می شود می توان به اندازه گیری جریان برق اشاره نمود. ترانس جریان وظیفه تبدیل جریان و جدا سازی الکتریکی را بر عهده دارد. در انواع تابلو برق و شبکه های توزیع استفاده می شود. نصب و راه اندازی آن در تابلو برق ها بسیار ساده و سریع است.

ترانس های جریان برای حفاظت ، اندازه گیری و کنترل در پستهای الکتریکی فشار قوی و شبکه الکتریکی استفاده می شود . ترانسفورماتورهای جریان ممکن است در داخل تابلو برق یا در بوش دستگاه نصب شوند ، اما اغلب از ترانسفورماتورهای جریان آزاد در فضای باز استفاده می شود. در یک کارخانه برق ، ترانسفورماتورهای جریان مخزن زنده قسمت قابل توجهی از محفظه خود را در ولتاژ خط انرژی می دهند و باید بر روی مقره ها نصب شوند. تانک مقره ترانسفورماتورهای جریان مدار اندازه گیری شده را از محفظه جدا می کنند.

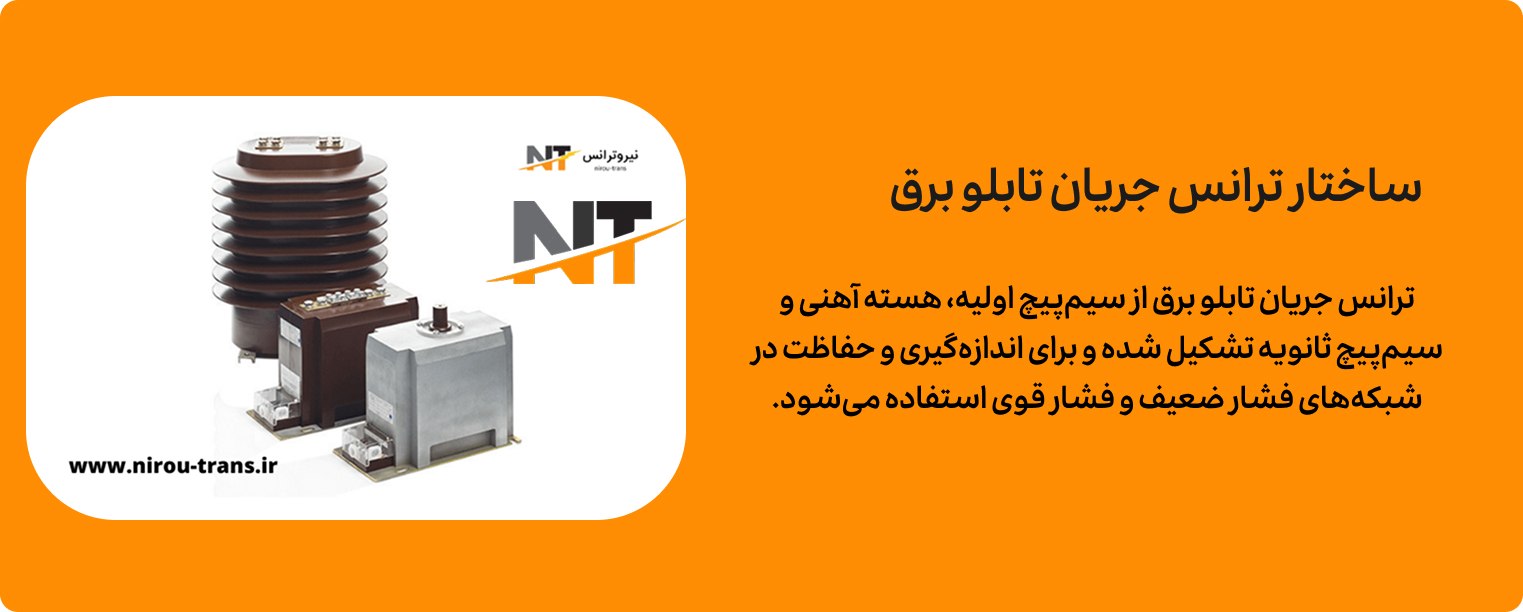

ساختار ترانس جریان تابلو برق

ساختار داخلی آن از سه بخش سیم پیچ اولیه و هسته آهنی و سیم پیچ ثانویه تشکیل شده است. از نظر ولتاژ به دو دسته فشار قوی و فشار ضعیف تقسیم می شوند. تابلو برق ها انواع مختلفی دارند به همین دلیل استفاده از ترانس جریان تابلو برق متناسب با شدت جریان ورودی اهمیت به سزایی دارد. ترانسفورماتورهای جریان واحدهای حسگر جریان سیستم قدرت هستند و در ایستگاه های تولیدی ، پستهای برق و توزیع برق صنعتی و تجاری مورد استفاده قرار می گیرند.

CT مخزن زنده مفید است زیرا رسانای اولیه کوتاه است ، که باعث ثبات بهتر و درجه بندی جریان اتصال کوتاه تر می شود. اولیه سیم پیچ را می توان به طور مساوی در اطراف هسته مغناطیسی توزیع کرد ، که عملکرد بهتری را برای اضافه بارها و گذرا فراهم می کند. از آنجا که عایق اصلی ترانسفورماتور جریان مخزن زنده در معرض گرمای هادیهای اولیه نیست ، عمر عایق و پایداری حرارتی بهبود می یابد.
یک ترانسفورماتور جریان ولتاژ بالا ممکن است شامل چندین هسته باشد که هر کدام دارای سیم پیچ ثانویه هستند ، برای اهداف مختلف (مانند مدارهای اندازه گیری ، کنترل یا محافظت) یک ترانسفورماتور جریان خنثی به عنوان حفاظت از خطای زمین برای اندازه گیری هر جریان خطایی که از خط خنثی از نقطه خنثی یک ترانسفورماتور عبور می کند ، استفاده می شود.

ترانسفورماتور جریان سی تی (CT)

1. ترانس جریان CT جریان پایین یا Tank Type
2. ترانس جریان CT جریان بالا
3. ترانس جریان شاخی یا Bushing
4. ترانس جریان شمشی
5. ترنس جریان چنبره ای
6. ترانس جریان چهارچوبی یا رزینی یا Castine Resine

کلاس دقت ترانس جریان سی تی

امروزه مبدل های جریان برای کلاس های 0.5، 0.2، 0.1، 1، 2، 5، 10p20، 10p10، 5p20 و 5p10 استفاده می شود و در واقع می توان گفت کلاس های دقت ترانس جریان شامل این موارد می باشد. معمولا با استفاده از این کلاس ها می توان به راحتی میزان دقت و خطای ترانس جریان و کلاس مربوط به آن را شناسایی کرد و از این طریق اطلاعات زیادی را بدست آورد.

به عنوان مثال کلاس 5p10 را در نظر بگیرید. این کلاس نشان دهنده آن است که تا ده برابر جریان نامی ترانس جریان مقدار خطا برابر 5 درصد خواهد بود. این کلاس ها می توانند خیلی سریع اطلاعات جامع و کاملی را در اختیار افراد متخصص قرار دهند و یک کلاس بندی خوب برای دق ترانس جریان باشند.

تست ترانس جریان ct

تست های مختلفی وجود دارند که روی ترانس جریان انجام می شوند. تست نسبت تبدیل یکی از این تست ها است که جهت بررسی صحت نسبت تبدیل جریان ورودی به جریان خروجی مورد استفاده قرار می گیرد و در صنعت کاربردهای زیادی دارد.

تست دیگری که برای ترانس جریان ct وجود دارد تست منحنی اشباع نامیده می شود. این تست بررسی می کند که ترانس جریان ct وارد حالت اشباع نشده باشد چرا که در صورت ورود به این حالت با افزایش جریان شار ثابت خواهد ماند.

تست مقاومت اهمی سیم پیچ و همینطور تست پلاریته دو مورد از تست های معروف دیگر هستند که به ترتیب برای بدست آوردن مقدار مقاومت اهمی و بررسی صحت جهت القا جریان مورد استفاده قرار می گیرند. از دیگر تست هایی که امروزه برای ترانس جریان ct استفاده می شوند نیز می توان به تست بردن و تست مقاومت عایقی اشاره کرد که هر یک کاربردهای خاص خود را دارند.

فرمول محاسبه ترانس جریان

با توجه به آنچه که از قبل گفته شد، ترانس‌های جریان ct برای نظارت و اندازه‌گیری سطح کنونی سیستم‌ها، سطح فعلی سیستم انتقال قدرت را پایین می‌آورند. به این دلیل که دستگاه اندازه‌گیری جریان استاندارد جهت اندازه‌گیری جریان‌های بالا ایجاد نشده است، ترانسفورماتورهای جریان ct را مورد استفاده قرار می‌دهند. مهندسان برای اینکه سطح فعلی سیستم را جهت اندازه‌گیری از میان بردارند، از CT در صنعت استفاده می‌کنند. بعد از این اندازه‌گیری برای محاسبه جریان واقعی از جریان اندازه‌گیری، از نسبت ترانسفورماتور جریان یا نسبت ct استفاده می‌کنند.
ابتدا در قسمت اولیه ترانس تعداد سیم پیچ را کرده و به مدار یا مدارک ترانس سی تی مراجعه کنید. برای مثال فرض را بر این بگیرید که تعداد چرخش اولیه ۱۵ است. در این مرحله در قسمت ثانویه تعداد سیم پیچ را پیدا کنید و بعد به مدار یا مدارک ترانس مراجعه کنید. برای مثال فرض را بر وجود ۷۵ چرخش ثانویه می‌گیریم.

در این مرحله نسبت ولتاژ را باید تعیین کرد. نسبت ولتاژ با نسبت بین پیچ اولیه و ثانویه متناسب است. به عنوان مثال فرض کنید نسبت ولتاژ ۱۵:۷۵ یا تقسیم بر ۱۵.۵:۱ باشد. در مرحله آخر نوبت به تعیین نسبت ct می‌رسد، به طور کلی با معکوس نسبت ولتاژ، نسبت ct به دست می‌آید. به طور مثال اگر برای نسبت ولتاژ، ۵:۱ را در نظر بگیریم، به این ترتیب نسبت ct، ۱:۵ خواهد بود. به این معنا که ۵ برابر سطح جریان کاهش پیدا می‌کند، به این ترتیب در صورتی که ۲۰۰ آمپر جریان اصلی وجود داشته باشد، خروجی ct ۴۰ آمپر خواهد بود.

ساختار ترانس جریان

ساختار ترانس جریان به این گونه است که این وسیله دارای هسته ای است که مکان قرار گرفتن آن می تواند به دو گونه باشد. اگر هسته در بالای ترانس جریان قرار بگیرد به آن ترانس کر بالا گفته می شود. اما اگر هسته پایین ترانس جریان قرار بگیرد به آن کر پایین می گویند.

علاوه بر هسته، در رابطه با این که سایر اجزای تشکیل دهنده ، از دو نوع سیم پیچ اولیه و ثانویه، مقره خارجی و داخلی، ماده ایزوله کننده و ترمینال های فشار قوی و فشار ضعیف تشکیل شده است.

تجهیزات حفاظتی ترانس جریان

تجهیزات حفاظتی مانند رله اضافه جریان، رله دیستانس، رله اضافه جریان و… که به کمیت جریان نیاز دارند.

هسته این نوع ترانس از نوع حفاظتی بوده و باید طوری عمل کند تا با افزایش جریان، رله های حفاظتی فرمان قطع به کلیدهای مشخص شده بدهد و بخش های صدمه دیده از شبکه جدا شوند.

بنابراین باید دقت کرد که هسته با توجه به کاربرد ترانس انتخاب می شود و باید دارای نقطه اشباع بالایی باشد. زیرا زمانی که اتصالی به وجود می آید، سیم پیچ ثانویه در شبکه جریان، یک نسبت خطی با سیم پیچ های اولیه به وجود می آورد.

ترانس جریان بوشینگی

اما نوع دیگری از ترانس جریان، ترانس بوشینگی نام دارد. این نوع در ترانسفورماتورهای قدرت و راکتورها مورد استفاده قرار می گیرند.

به منظور صرفه جویی، سیم پیچ های ثانویه در داخل بوشینگ دستگاه قرار می‌گیرند. طوری که سیم پیچ اولیه دستگاه با سیم پیچ بوشینگ مشترک باشد.

این نوع تا ولتاژ 63 کیلو وات کاربرد دارند اما سازندگان سعی دارند تا از آن برای ولتاژهای بالاتر نیز تولید کنند.

نوع دیگر ترانس جریان، رزینی نام دارد که بیشتر برای مناطقی با شرایط آب و هوایی رطوبتی کاربرد دارند.

رزین موجود در آن از نفوذ رطوبت و گرد و خاک به داخل ترانس استفاده می کنند. این نوع برای ولتاژ 63 کیلو وات و نه بیشتر طراحی شده اند و قابل نصب در تابلوهای فشار متوسط هستند.

عایق آن از نوع اپوکسی رزین بوده و دارای ویژگی های عایقی و مکانیکی مناسبی است.

ویژگی ترانس جریان

ترانس ها باید از نوع روغنی بوده و دارای نشان دهنده سطح روغن، دریچه پر کردن روغن، شیر و درپوش تخلیه باشند. همچنین بایستی دارای خود خنک کننده و عایق بندی مناسبی باشند.

ترانس بایستی برای استفاده در فضای آزاد مناسب باشد و دارای پایه نگهدارنده خوبی باشد. خروجی ترانس نیز باید برای عملکرد خوب دستگاه های حفاظتی و اندازه گیری به صورت مناسب قرار گرفته باشد.

روغن ترانسفورماتور بایستی دارای استانداردهای لازم باشد. استاندارد روغن IEC و با شماره 60296 می باشد. این نوع از ترانس ها که از روغن استفاده می کنند، کاملا عایق بندی و آب بندی شده باشند و عایق آنها طوری باشد که در مقابل رطوبت، نور خورشید و… از آن محافظت کند و مقاوم باشد.

طراحی و ویژگی مکانیکی ترانس جریان باید طوری باشد که در جریان های فشار قوی در مقابل نیروهای کششی، باد و یا وجود برف و یخ روی آن مقاوم باشد. این ویژگی باید در نیروهای ناشی از اتصال کوتاه و زلزله نیز وجود داشته باشد. مقره های مورد استفاده در ترانس نیز بایستی دارای استانداردهای لازم باشند و با ترانس مورد نظر مطابقت داشته باشند.
