ترانسفورماتورهای ولتاژ، معروف به PT یا VT، به دو دسته تقسیم می‌شوند:

🟢ولتاژ آنی ولتاژ بالا

🟢ولتاژ کم القاء ولتاژ ثانویه

ترانس ولتاژ Pt دارای قدرت بسیار کمی هستند و فقط برای ایجاد ولتاژ در سیستم‌های قدرت در دستگاه‌های کنترل شده استفاده می‌شوند. این ترانسفورماتورها ولتاژ را با دقت نمونه برداری می‌کنند.

ترانسفورماتورهای ولتاژ به دو دسته ترانسفورماتور مغناطیسی و ترانسفورماتور خازنی تقسیم شده‌اند. تعداد زیادی ترانسفورماتور هسته پیچیده سیم مستقل از همه شما هستند و همه پارامترها به کل جریان ثانویه بستگی دارد.

برای انتخاب ترانسفورماتور ولتاژ، موارد زیر باید رعایت شود:

✔️ولتاژ اولیه

✔️ولتاژ ثانویه

✔️نسبت تبدیل

✔️ضریب ولتاژ

✔️خطای تبدیل

✔️شرایط محیطی

✔️قدرت اسمی

✔️ظرفیت خروجی

✔️به زاویه خطا توجه کامل داشته باشید.

علت اتصال ثانویه ترانسفورماتورها شامل جلوگیری از القای ولتاژهای بالا و محافظت از کارکنان است.

خرید ترانس ولتاژ

قیمت ترانس ولتاژ

قیمت ترانس ولتاژ بستگش به عوامل متعددی دارد که پیش‌تر به آن پرداخیم. ترانس ولتاژ را شرکت‌ها و برندهای مختلفی اقدام به ساخت آن داشتند، از این رو یکی از بهترین برندهای موجود در بازار الکتروپژواک است.

فروشگاه نیرو ترانس نمایندگی مستقیم برند الکترو پژواک است به همین خاطر میانگین قیمتی پایین‌تری دارد و شما عزیزان می‌توانید کالای خود را با کمترین قیمت خریداری بفرمایید. برای خرید و استعلام آخرین قیمت‌ها، لطفاً با فروشگاه ما تماس بگیرید تا کارشناسان ما بتوانند شما را راهنمایی کنند.

خرید ترانس ولتاژ پی تی pt

خرید ترانس ولتاژ به صورت اینترنتی کمی برای ما شک‌آور و سخت می‌باشد اما اگر ما از سایت خرید کننده اطمینان داشته باشیم، می‌توانیم بر روی خریدمان تمرکز بیشتری کنیم. هنگام خرید ترانس ولتاژ، شما مشتریان عزیز می‌توانید زمانی که انتخاب خرید بین چند محصول برایتان سخت شد، با مشاوران نیرو ترانس برای خرید و استعلام قیمت تماس حاصل فرمایید.

021-33928151 ☎️

ترانس ولتاژ pt

کاربرد ترانس ولتاژ pt

یکی از الزامات اصلی شبکه‌های برق (یا سیستم‌های قدرت) اندازه گیری مداوم پارامترهای مهم الکتریکی است. به عنوان مثال، برای اندازه گیری برق مصرفی یک واحد برای خرید قیمت آن (مانند کنتور برق خانگی معمولی) یا کنترل ولتاژ کارخانه‌ای که خارج از محدوده محدود است (برای آسیب به سیستم)، مقادیر پارامترها باید به طور معمول به طور مداوم اندازه گیری شوند.

از آنجا که دو پارامتر ولتاژ و جریان شاخص اصلی برای محاسبه سایر پارامترهای الکتریکی بودند، به طور کلی پارامترهای ولتاژ و جریان در سیستم اصلی اندازه گیری و پیش بینی می‌شود. به عنوان مثال، ضریب توان، که حاصل تفاوت فازهای ولتاژ و جریان است، یا مصرف برق، که حاصل دو پارامتر ذکر شده در ضریب توان است، از اندازه گیری ولتاژ و جریان در دسترس خواهد بود.

با این حال، اندازه گیری مقادیر ولتاژ بالا و جریان به دلیل مسائل ایمنی و الزامات فنی آن‌ها امکان‌پذیر نیست. به عبارت دیگر، مقادیر ولتاژ و جریان باید از یک مقدار بالا به یک مقدار ایمن و قابل اندازه گیری تبدیل شده و سپس وارد سیستم‌های اندازه گیری یا نظارت شوند. ترانسفورماتورهای ولتاژ و ترانسفورماتورهای جریان برای این منظور طراحی و استفاده می‌شوند.

به عنوان مثال، در شبکه ولتاژ متوسط، ترانسفورماتور ولتاژ و ترانسفورماتور جریان، مقادیر جریان ولتاژ و ولتاژ متوسط را در قسمت اولیه دریافت کرده و در خروجی به مقادیر استاندارد ولتاژ پایین تبدیل کرده و دستگاه‌های اندازه گیری (متر) و دستگاه‌های حفاظتی (رله ها) را در اختیار آن‌ها قرار می‌دهند.

کاربرد ترانس ولتاژ pt ب طور خلاصه شامل موارد زیر است:

  • برای اهداف اندازه گیری استفاده می‌شود
  • برای محافظت از فیدرها
  • برای محافظت از امپدانس ژنراتورها
  • برای هماهنگ سازی ژنراتورها و فیدرها

کلاس دقت جریان ولتاژ پی تی

می توان این گونه بیان نمود که کلاس دقت یک جریان ولتاژ بستگی به عواملی مانند : رآکتانس نشتی و مقاومت سیم پیچی آن دارد .
همچنین به این نکته دقت کنید که شما می توانید با انتخاب جنس بهتر هسته ،آن هم از نظر نفوذ پذیری و تفرق گرمایی بهتر ، می تواند هم از میزان جریان تحریک بکاهید و هم از میزان خطا بکاهید.
البته توجه به این نکته نیز حائز اهمیت است که با مورق نمودن بهتر هسته می توانید در تفرق گرما و اندازه هسته موثر باشید.
برای ترانس های ولتاژ میزان دقت بر اساس استاندارد برابر با ۱/۰ ،۲/۰، ۵/۰ ، ۱ یا ۳ می باشد.
همچنین به این نکته نیز توجه نمایید که انتخاب کلاس دقت ترانس ولتاژ بستگی به نوع کارکرد ان ها و نوع اندازه گیری آن ها دارد و عموما بر اساس اعداد گفته شده می باشد.

گاهی ممکن است که از ترانس های اندازه گیری جهت کاربرد حفاظتی نیز بهره ببریم و استفاده نماییم .
برای ترانس های حفاظتی از کلاس های دقت ۳ و ۶ استفاده می شود که این کلاس دقت بیانگر بالاترین درصد خطای ولتاژ مجاز بین ۵٪vnتا ولتاژی است که از حاصل ضرب ولتاژ نانی در ضریب ولتاژ نانی به دست می آید.

انواع تست ترانس ولتاژ pt

تست مقاومت عایق ترانسفورماتور

عایق را با دستگاه Migr انجام می‌دهیم. در این آزمایش، ما مقاومت عایق بین قسمت‌های مختلف ترانس را بررسی کرده و نتایج را ثبت می‌کنیم. اولین آزمایش عایق، بررسی مقاومت اولیه بین ترانسفورماتور و زمین است. در ترانسفورماتورهای ولتاژ خازنی نیازی به باز شدن سر زمین در انتهای سیم پیچ اولیه نیست، اما در ترانسفورماتورهای ولتاژ القایی لازم است سر زمین را در انتهای سیم پیچ اولیه باز کرده و آزمایش را انجام دهید. در این آزمایش، پروب مثبت را به پروب اولیه می‌پیچانیم و پروب منفی دستگاه Miger را به زمین متصل می‌کنیم و با اعمال ولتاژ ۵ کیلو ولت نتیجه را بررسی می‌کنیم. در این آزمایش، مانند آزمایشات قبلی Migre، ما باید مقاومت یک مگا اهم بر کیلوولت داشته باشیم. در ترانسفورماتورهای استقرایی مثبت، Migr را می‌توان به ابتدا یا انتهای سیم پیچ اولیه متصل کرد و آزمایش کرد.

پس از آزمایش اولیه، ترانسفورماتور ثانویه را با انتخاب محدوده ۱ کیلوولت دستگاه میگر، آزمایش می‌کنیم. در این مرحله، هیچ سری از سیم پیچ‌های ثانویه در زمین (در همه کوره‌ها) وجود ندارد. در آزمایش Migr نیازی به زمان‌بندی آزمایش نیست و نتایج را می‌توان با مقدار تقریبی عایق استاتیک نشان داده شده توسط دستگاه ثبت کرد. سومین مرحله آزمایش Migr بررسی عایق بین ترانسفورماتورهای ولتاژ اولیه و ثانویه است که با اعمال ولتاژ ۵ نسبت عایق بین دو سیم پیچ را تعیین می‌کند.

تست ضریب تبدیل ولتاژ ترانسفورماتور

در این آزمایش، ما نسبت ولتاژ اعمال شده به اولیه و ولتاژ خوانده شده در ثانویه را بررسی می‌کنیم. برای این منظور، منبع ولتاژ AC را به ترانسفورماتور ولتاژ اولیه (در این حالت، انتهای سیم پیچ اصلی زمین باید وصل شود) و با اعمال ولتاژ، ولتاژ القایی در ثانویه را با یک ولت متر دیجیتال دقیق اندازه گیری کنید. بسته به نوع و قدرت منبع ولتاژ، هرچه بیشتر بتوانیم ولتاژ را به صورت خطی افزایش دهیم و اندازه گیری‌ها را در ولتاژهای مختلف اندازه گیری کنیم، بهتر می‌توانیم صحت عملکرد ترانس را درک کنیم. ولتاژ ثانویه را به طور همزمان برای همه کوره‌ها اندازه گیری می‌کنیم.

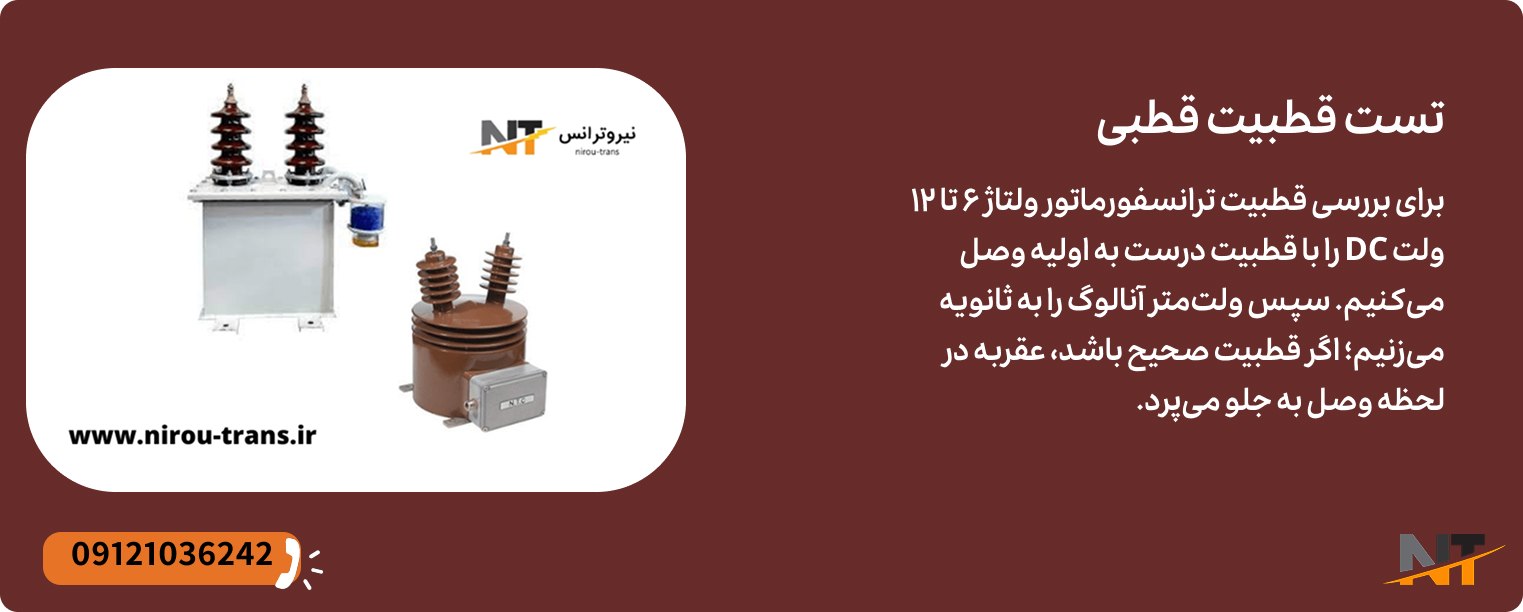

تست قطبیت قطبی

در این آزمایش، قطبیت ترانسفورماتور را بررسی کرده و ولتاژ تزریق را با اعمال ولتاژ مستقیم به ترانسفورماتور اولیه با اتصال دقیق قطبیت منبع ولتاژ مستقیم (یعنی انتهای مثبت منبع به ابتدای سر اولیه) بررسی می‌کنیم. به ولتاژ حدود ۶-۱۲ ولت به ترانسفورماتور. متر آنالوگ (یا گالوانومتر) در قسمت دوم ما قطبیت را بررسی می‌کنیم. برای انجام این کار، انتهای مثبت ولت متر (پراب قرمز) را به پایانه‌های ۱a یا ۲a و سر دیگر (پروب سیاه) ولت متر را به انتهای سیم پیچ ثانویه وصل کرده و حرکت دست را بررسی کنید. در لحظه اتصال مدار به اولیه، ولت متر آنالوگ باید به مدار ثانویه متصل شود و در موقعیت قطبی صحیح، عقربه ولت متر به جلو حرکت می‌کند.

تست قدرت ترانسفورماتور (بار)

در این آزمایش، ما قدرت ترانسفورماتور را برای اندازه گیری قدرت ترانسفورماتور در شرایطی که تجهیزات حفاظتی و اندازه گیری به آن متصل است، آزمایش می‌کنیم.

قدرت ترانسفورماتور روی آمپر ولت بر روی صفحه ترانسفورماتور نوشته شده است. در این آزمایش، ترانس را با اعمال ولتاژ (به عنوان مثال، ۲۲۰ ولت برای ترانسفورماتورهای ولتاژ تک فاز) در اولیه و اندازه گیری جریان و ولتاژ در ثانویه آزمایش می‌کنیم. وقتی همه فیوزها و مدارها بسته می‌شوند و وضعیت آماده به کار ترانسفورماتور آماده است، مقدار ولتاژ و جریان را در ثانویه ضرب می‌کنیم و با مقایسه قدرت ترانسفورماتور با ترانسفورماتور، قدرت ترانس را اندازه گیری می‌کنیم.

تست مقاومت سیم پیچ

از نام این آزمون دقیقاً مشخص است که برای چه کاری انجام شده است. مدارهای این آزمایش دقیقاً مشابه اندازه گیری مقاومت سیم پیچ در ترانسفورماتور جریان است و می‌توان آن‌ها را به روش‌های مختلف اندازه گیری کرد.

نحوه اتصال ترانس ولتاژ پی تی

ترانس ولتاژ pt به طور موازی با مدار وصل می شود. سیم پیچ های اولیه این ترانس مستقیماً به مدار نیرو وصل می شوند که ولتاژ آن اندازه گیری شود.

ترمینال های ثانویه ترانس به دستگاه اندازه گیری مانند ولت متر ، وات متر و غیره متصل می شوند. سیم پیچ های ثانویه نیز از طریق سیم پیچ های اولیه به صورت مغناطیسی همراه می شوند.

ترمینال اولیه ترانسفورماتور برای 400 ولت تا چند هزار ولت رتبه بندی شده است، و ترمینال ثانویه همیشه برای 400 ولت رتبه بندی می شود. نسبت ولتاژ اولیه به ولتاژ ثانویه به عنوان نسبت تبدیل یا نسبت چرخش گفته می شود.

در ترانس ولتاژ ایده آل، ولتاژ اولیه و ثانویه دقیقا متناسب با ولتاژ اولیه و دقیقاً در فاز مقابل است. اما این امر به دلیل افت ولتاژ اولیه و ثانویه، عملی نیست. بنابراین، هر دو ولتاژ اولیه و ثانویه در سیستم معرفی می شود.

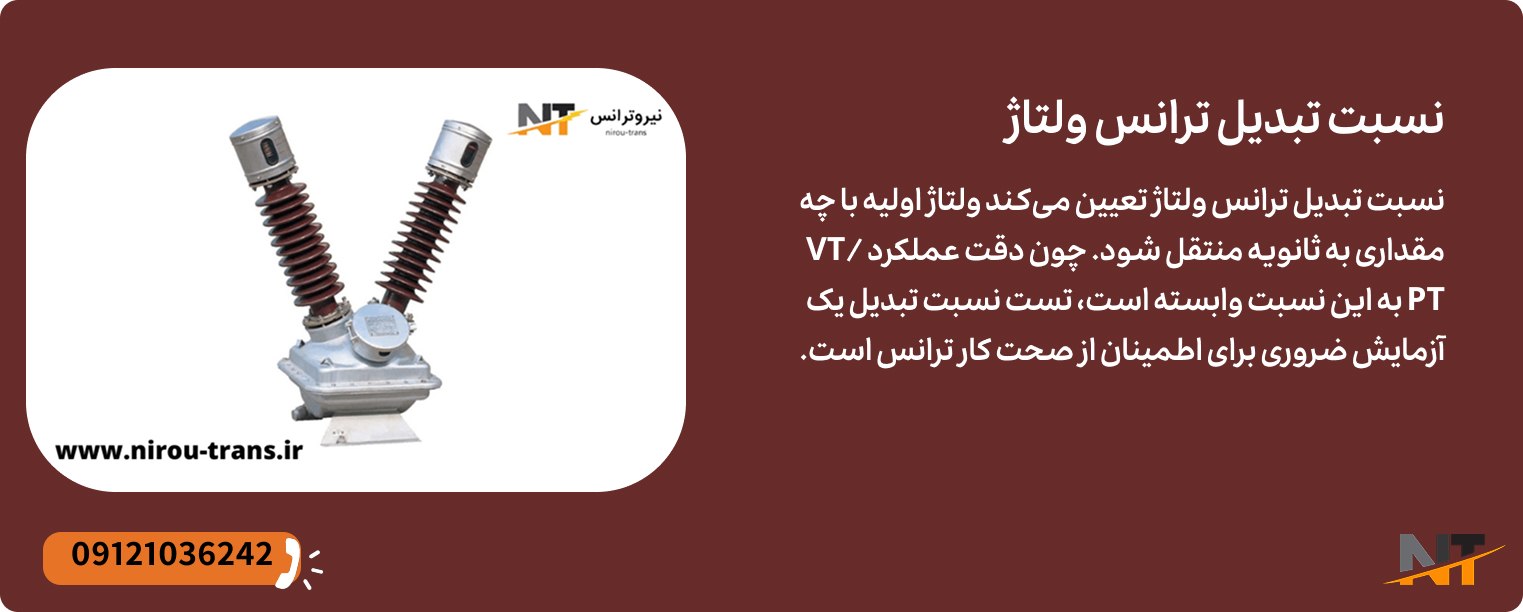

نسبت تبدیل ترانس ولتاژ

نسبت تبدیل ترانس ولتاژ

ترانسفورماتور ولتاژ ، تراس ولتاژ vt یا همان ptهمگی بیانگر تجهیزاتی می باشند که وظیفه های ان ها انتقال ولتاژ از سمت اولیه به ثانویه است .
می توان گفت که ترانس های ولتاژ ، ترانس هایی با توان اندک می باشند.
عملکرد ترانس ولتاژ یا همان ترانسفورماتور را می توان تا حد زیادی وابسته به دقت نسبت ولتاژ ترانس دانست.
از این رو و با توجه به این نکته می توان گفت که آزمایش تست نسبت تبدیل ولتاژ ترانسفورماتور به عنوان یک نوع آزمایش ضروری برای ترانسفورماتور به شما می آید.

 مرحله اول

ابتدا تب چنجر ترانس در پایین ترین حالت ممکن نگه داشته می شود و ترمینال های Lv نیز باز نگه داشته می شود.

 مرحله دوم

ولتاژ ۳ فاز v۴۱۵را روی ترمینال های hvاعمال کنید ، سپس ولتاژ های اعمال شده در هر فاز در hvو ولتاژ های ناشی از آن در ترمینال های lvرا همزمان اندازه گیری نمایید.

 مرحله سوم

پس از اندازه گیری ولتاژ در ترمینال های hvوlv، تب چنجر ترانسفورماتور را باید به یک مقدار بالاتری ببرید و تست را دوباره تکرار نمایید.

 مرحله چهارم

برای هر یک از موقعیت های تب به صورت جداگانه تکرار ازمایش را انجام نمایید .
همچنین به این نکته توجه نمایید که نسبت تبدیل ترانس های ولتاژ باید یک مقدار ساده مانند مقادیر ۱۰ ، ۱۲، ۱۵، ۲۵، ۳۰، ۴۰ ،۵۰، ۶۰ ۸۰ و یا این که ضرایب صحیحی از این مقادیر گفته شده باشد .
Ratio= vp/ vs

دلایل خرابی ترانس ولتاژ پی تی

  • هادی شدن عایق ترانس
  • قطع شدن هادی های به کار رفته در ترانس

علت این اتفاق در هر دو حالت بابت اثر افزایش دمای داخل ترانس ، اضافه ولتاژ و ضربات مکانیکی که به ترانس وارد می شود به وجود می آید .

ویژگی ترانس ولتاژ

  • بالاترين ولتاژ سيستم
  • فركانس نامي
  • نسبت تبديل
  • تيپ و كلاس
  • ظرفيت خازني بين اوليه و زمين
  • فاصله خزشي
  • حداكثر بار حرارتي قابل تحمل توسط ترانسفورماتور

ترانس  ولتاژ در طرح محافظت رله استفاده می شود زیرا سیم پیچ های احتمالی دستگاه محافظ در صورت وجود ولتاژ بالا به طور مستقیم به سیستم وصل نمی شوند. بنابراین لازم است ولتاژ را پایین بیاورید و همچنین تجهیزات محافظتی از مدار اولیه را عایق بندی کنید.

ترانس ولتاژهای برند الکترو پژواک یکی‌از بهترین برندهای موجود در زمینه تولید ترانس ولتاژ pt با قیمت و کیفیتی مناسب در میان رقیب‌های خودش می‌باشد. این برند توانسته است در مدت زمان کوتاهی به پای رقیب های خارجی خودش برسد.

تابلو برق صنعتی

انواع حفاظت ترانس ولتاژ

• حفاظت از جریان بیش از حد: فیوزها ، قطع کننده ها ، قطع کننده ها
• محافظت در برابر ولتاژ بیش از حد: دستگیرشدگان
تنوع بسیاری از این موارد وجود دارد که متناسب با انواع مختلف آرایش ترانسفورماتور است. این دستگاه های محافظ ترانسفورماتور ، هنگامی که با حفاظت های بالا و پایین جریان سازگار باشند ، می توانند از طیف وسیعی از حوادث محافظت کرده و با محلی سازی اختلال یا خاموش کردن سیستم برای شدت بالاتر ، به حداقل رساندن خسارات ناشی از این وقایع کمک کنند. برای تهیه  و خرید انواع ترانس می توانید از طریق راه های ارتباطی با ما در تماس باشید و مشاوره قبل از خرید دریافت کنید. ترانس ها دارای انواع مختلف هستند و برای کاربرد های مختلف تولید شده اند.

انواع ترانس ولتاژ

ترانس ولتاژ متوسط

ترانسفورماتور ولتاژ متوسط یکی از تجهیزات الکتریکی است که به وسیله القای بین سیم پیچ های خود انتقال انرژی انجام می دهد. ترانسفورماتورهای ولتاژ متوسط که دارای یک یا چند سیم پیچ بالاتر از 1.2 کیلو ولت هستند.
آنها در درجه اول برای استفاده در کاهش قدرت ولتاژ متوسط به یک ولتاژ عملیاتی کمتر برای کاربردهای تجاری ، سازمانی یا صنعتی هستند. با این وجود ممکن است از ترانسفورماتورهای ولتاژ متوسط نیز برای افزایش ولتاژ استفاده شود.
ترانسفورماتور توزیع ولتاژ متوسط یا ترانسفورماتور سرویس نوعی ترانسفورماتور است که انتقال ولتاژ نهایی را در سیستم توزیع نیروی الکتریکی فراهم می کند ، ولتاژ مورد استفاده در خطوط توزیع را تا سطح مورد استفاده مشتری کاهش می دهد.
سطح عملیاتی ولتاژ را اغلب ولتاژ متوسط می نامند ، یعنی ولتاژ ورودی به ترانسفورماتور از 5 کیلو ولت تا 35 کیلو ولت است. برخی از ولتاژهای توزیع ممکن است از 35 کیلو ولت فراتر رفته و ولتاژ بالا در نظر گرفته شوند ، اما بیشتر سیستم توزیع در محدوده ولتاژ متوسط است. ترانسفورماتورهای توزیع مدرن مطابق با بسیاری از استانداردها ساخته می شوند ، به ویژه توسط IEEE (موسسه مهندسان برق و الکترونیک) و IEC (کمیسیون بین المللی الکتروتکنیک) تولید می شوند.
ویژگی ها و عملکرد اکثر ترانسفورماتورهای توزیع تحت استاندارد IEEE C57.12.00 (الزامات استاندارد استاندارد برای توزیع توزیع مایع و ترانسفورماتورهای تنظیم کننده) است ، با این وجود ، تعداد زیادی استاندارد وجود دارد که برای انواع خاص و برنامه های خاص اعمال می شود ترانسفورماتورها از جمله نوع پست ، نوع پانل محفظه ای ، ترانسفورماتورهای نصب شده بر روی قطب تک فاز ، ترانسفورماتورهای وظیفه ژنراتور ، ترانسفورماتورهای با درجه حرارت بالا و موارد دیگر
رتبه بندی طرح اصلی برای توصیف ویژگی های عملکرد و سبک ترانس است.

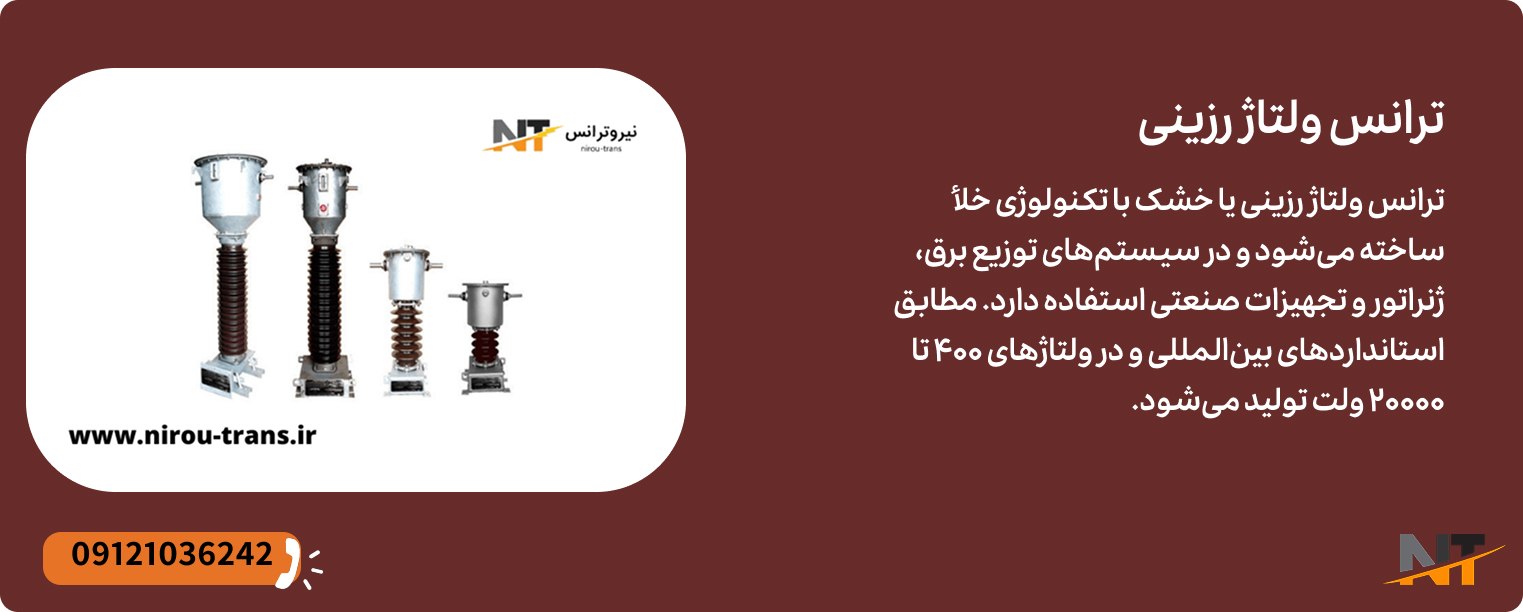

ترانس ولتاژ رزینی

ترانس ولتاژ رزینی از جمله ترانس هایی است که با تکنولوژی خلا و توان 25 ولت تولید می شوند. مهم ترین کاربرد آن سیستم های توزیع برق و درایو های یکسو کننده و تحریک ژنراتور و سیستم ارتینگ و مخازن و سکوهای نفتی و سیستم های آزمایشی است. این ترانسفورمرها با توجه به استاندارد های بین المللی تولید می شوند. در برند های مختلف وجود دارند و قیمت مناسبی دارند. جهت تهیه و خرید انواع ترانس ولتاژ رزینی می توانید از طریق راه های ارتباطی با ما در تماس باشید. این ترانسفورماتور به ترانس خشک رزینی نیز معروف است و نرخ ولتاژ ثانویه آن به 400 تا 20000 کیلو ولت می رسد. دارای فرکانس 50 هرتز است و در دمای 40 درجه سانتی گراد به خوبی کار می کند. در ابعاد و اندازه های مختلف وجود دارد وزن آن بسته به ابعاد متغیر است و از 800 کیلوگرم شروع می شود. برای تهیه و خرید انواع ترانس ولتاژ رزینی با ما در تماس باشید و مشاوره قبل از خرید دریافت کنید.

انواع ترانس ولتاژ

ترانس ولتاژ اندوكتيو

ترانس ولتاژ اندوکتیو از جمله تجهیزاتی است که دارای دو سیم پیچ است و با توجه به نوع نیاز می تواند تعداد سیم پیچ های بیشتری را داشته باشد.

در این ترانس ها روغن روان وجود دارد و باعث خنک شدن ترانس می شود و شامل یک ترمینال است. قدرت این ترانس برابر با مجموع قدرت کور های ثانویه است.

قدرتی که بر بروی پلاک ترانس درج می شود. قدرت خروجی ترانس ولتاژ با قدرت کورهای ثانویه برابر است. زمانی که قدرت بر روی پلاک ترانس درج می شود قدرتی است که ترانس به صورت دائم در مدار ایجاد می کند. ترانس ولتاژ برای فرکانس 50 هرتز می تواند در فرکانس 60 هرتز هم بدون افت قدرت نامی فعال باشد.

ترانس ولتاژ خازني

ترانس ولتاژ خازنی در واقع باعث کاهش ولتاژ اولیه می شود و این خازن ها دارای هادی آلومینیومی است و در ولتاژ بیشتر تعداد خازن ها بیشتر می شود.
دارای ظرفیت بالایی در مدار هستند. پس از کاهش ولتاژ با کمک یک هسته و سیم پیچ مقدار نامی ولتاژ در ثانویه کاهش می یابد. ترانس های ولتاژ خازنی دقت کمتری دارند و دارای قیمت ارزان تری نسبت به سایر ترانس ها هستند. این ترانس دارای قسمت های مختلف است که شامل موارد زیر است:
– سیستم انبساطی
– المانهای خازنی
– بوشینگ ولتاژ میانی
– ترمینال اولیه
– ترمینال ولتاژ پایین
– بالشتک گازی
– دریچه نشان دهنده روغن
– راکتور جبران کننده
– هسته
– سیم پیچ
– ترمینال

نحوه اتصال ترانس ولتاژ به مدار قدرت

ترانس ولتاژ به صورت موازی به مدار متصل می شود. سیم پیچ های اولیه ترانس ولتاژ مستقیما به مدار قدرت متصل می شود. ترمینال ثانویه ترانس ولتاژ به دستگاه ولت متر و وات متر متصل می شود. سیم پیچ ثانویه به طور مغناطیسی به مدار مغناطیسی کوپل می شود.
ترمینال اولیه ترانس تا چند هزار ولت طراحی می شوند. محدودیت های فیزیکی یک ترانسفورماتور به صورت مدار به نمایش در می آید.
این مدار معادل تعدادی از عوامل تلفات با محدودیت ها و یک ترانسفور ماتور است. ترمینال های ثانویه ترانسفورماتور پتانسیل به دستگاه اندازه گیری مانند ولت متر ، وات متر و غیره متصل می شوند. سیم پیچ های ثانویه ترانسفورماتور پتانسیل به طور مغناطیسی از طریق مدار مغناطیسی سیم پیچ های اولیه جفت می شوند.
مشخصات ترانس ولتاژ

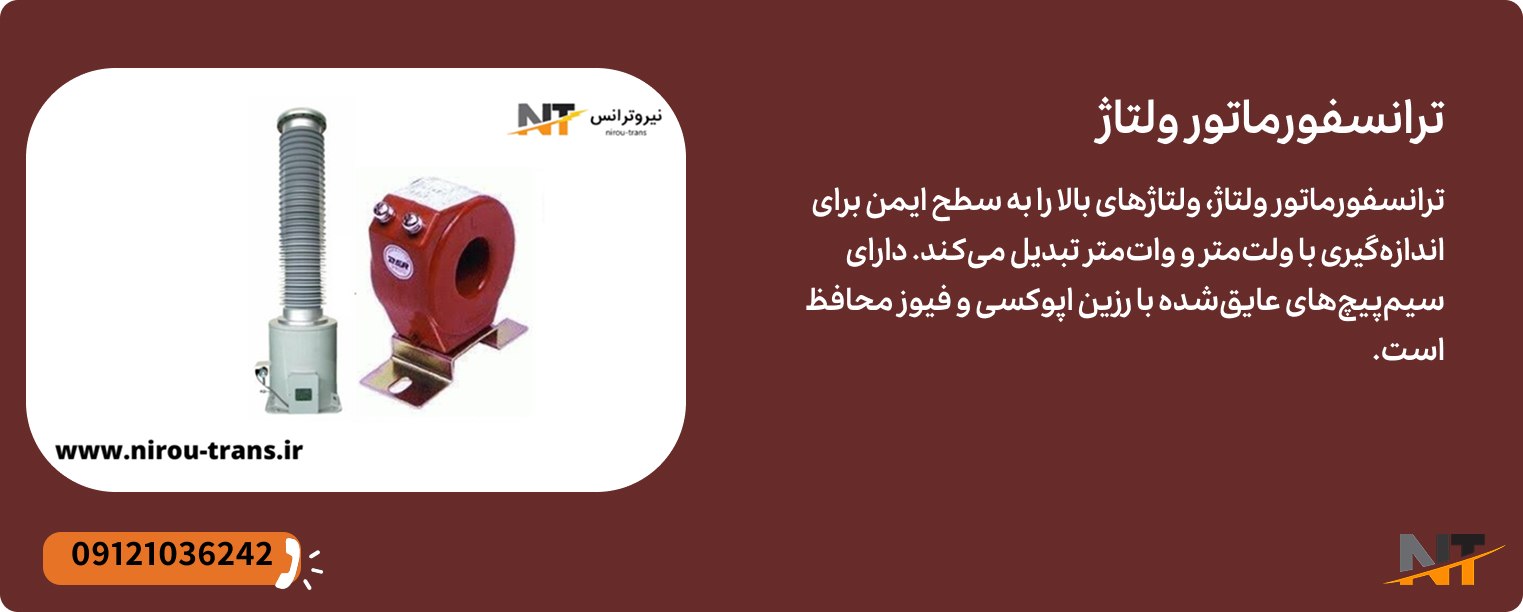

ترانسفورماتور ولتاژ

ترانسفورماتور ولتاژ ممکن است به عنوان یک ترانسفورماتور ابزاری تعریف شود که برای تبدیل ولتاژ از مقدار بالاتر به مقدار پایین استفاده می شود. این ترانسفورماتور ولتاژ را پایین می کشد و به یک حد امن می رساند که به راحتی می توان آن را با ابزار ولتاژ پایین معمول مانند ولت متر ، وات متر و متر وات ساعت و غیره اندازه گیری کرد.
ترانس ولتاژ در ولتاژ های پایین از سیم پیچ اولیه و ثانویه تشکیل شده است که دارای عایق است. جنس عایق اپوکسی رزین است.
در این ترانس ها در بخش ورودی فیوز محافظ قرار دارد. کلاس دقت در ترانس ولتاژ در پست 3p است. این امر نشان دهنده 3 درصد خطا است و در ترانس های 63 کیلو ولت و بالاتر در خروجی این ترانس ها فیوز نصب می شود.
سیم پیچ اولیه دارای تعداد زیادی چرخش است و سیم پیچ ثانویه دارای تعداد چرخش بسیار کمی است. برای کاهش راکتانس نشت ، سیم پیچ محوری در ترانسفورماتور پتانسیل استفاده می شود. هزینه عایق نیز با تقسیم سیم پیچ اولیه به مقاطعی که باعث کاهش عایق بین لایه ها می شود ، کاهش می یابد.
 آنها برای ارائه بار ناچیز به منبع اندازه گیری شده طراحی شده اند. آنها دارای نسبت ولتاژ و رابطه فاز دقیق برای امکان اندازه گیری دقیق ثانویه متصل هستند. ترانس ولتاژ دارای قیمت مقرون به صرفه است و در انواع مختلف تهیه و تولید شده است.

مشخصات ترانس ولتاژ

– اگر مقدار ولتاژ نامی سیم پیچ اولیه ترانس تک فاز و سه فاز باشد شبکه اتصالی VT است.
– اگر اتصال VT بین دو فاز شبکه بسته باشد ولتاژ اولیه همان ولتاژ فاز است.
– بار نامی روی پلاک مشخص می شود.
– بیشترین بار VA است و در ترانس ولتاژ بدون گرم شدن کار می کند.

مقادیر نامی ولتاژ سیم پیچ اولیه و ثانویه

جریان نامی ولتاژ سیم پیچ اولیه و ثانویه به صورت نسبت بیان می شود. به دلیل وجود جریان استانداد به صورت 5/100 ذکر می شود.
این مقدار به این معنی است که جریان اولیه 20 برابر بزرگتر از جریان ثانویه است. وقتی جریان 100 آمپری از سیم پیچ عبور می کند جریان سیم پیچ ثانویه 5 آمپر می شود.
با افزایش تعداد دورهای سیم پیچ ثانویه جریان آن نسبت به جریانی که در سیم پیچ اولیه اندازه گیری می شود کمتر است.
سیم پیچ ثانویه به آمپر متر متصل می شود و دارای افت ولتاژ دو سر سیم پیچ با مقدار 1 ولت است. در واقع مقادیر نامی ولتاژ سیم پیچ اولیه و ثانویه بسیار کم است و به منظور نمونه گیری استفاده می شود. ولتاژ سیم پیچ اولیه با V1 و ولتاژ سیم پیچ ثانویه با V2 نمایش داده می شود.

توان خروجی ترانس ولتاژ

توان خروجی ترانس ولتاژ در واقع توان نامی است که معمولا در خروجی به صورت ولت آمپر نشان داده می شود. توان ظاهری از مجموع برداری توان اکتیو و راکتیو ترانس ولتاژ به دست می آید.

در ترانس ولتاژ با توجه به توان نامی می توان توان خروجی را مشخص نمود. توان خروجی ترانس ولتاژ می تواند در انتخاب و خرید ترانس ولتاژ تاثیر گذار باشد. برخی ترانس های ولتاز می توانند ولتاژ AC خروجی را ارائه دهند که به صورت خطی با ورودی ولتاژ AC متناسب است.
