برای اینکه بگوییم روغن ترانسفورماتور چیست، ابتدا باید با ترانسفورماتور آشنا شویم. ترانسفورماتورها عنصر اصلی شبکه های برق هستند که وظیفه تغییر سطح ولتاژ را بر عهده دارند. اما بدون روغن مناسب، این تجهیزات حیاتی قادر به ادامه فعالیت نخواهند بود. درک صحیح از انواع روغن ترانسفورماتور به متخصصان کمک می کند تا بهترین گزینه را برای هر کاربرد انتخاب کنند. در این مقاله به سوالاتی نظر روغن ترانسفورماتور یا روغن ترانس چیست؟ انواع روغن ترانس روغن ترانس چیست؟ خواهیم پرداخت پس با ما همراه باشید.
روغن ترانسفورماتور چیست و چرا اهمیت دارد؟
روغن ترانسفورماتور چیست؟ این سیال ویژه که اغلب از فرآیند تقطیر نفت خام به دست می آید، نقش حیاتی در حفظ عملکرد ترانسفورماتورها ایفا می کند. این ماده عایق نه تنها به عنوان یک جداکننده الکتریکی قدرتمند عمل می کند، بلکه مسئولیت انتقال گرمای تولیدی از اجزای داخلی را نیز بر عهده دارد. ویژگی های منحصربفرد این روغن شامل پایداری در برابر دماهای بالا، قدرت عایقی فوق العاده و توانایی محافظت از قطعات داخلی در برابر اکسیداسیون است. در صنعت برق، انواع روغن عایق برای کاربردهای متنوع طراحی شده اند. این سیالها با پر کردن فضای داخلی ترانسفورماتور، از تماس مستقیم اجزا با رطوبت و اکسیژن محیط جلوگیری می کنند که بدون آنها، عمر مفید ترانسفورماتورها به شدت کاهش یافته و ریسک خرابی های جدی افزایش می یابد.
انواع روغن های ترانسفورماتور و تفاوت های آنها
انتخاب صحیح از میان انواع روغن ترانس یکی از تصمیمات مهم در مدیریت شبکه های برق محسوب می شود. هر دسته از این سیالات دارای مشخصات فنی خاصی است که آن را برای شرایط خاص مناسب می سازد. در ادامه می بینیم انواع روغن عایق چیست.
۱. روغن معدنی:
این دسته که سابقه ای طولانی در صنعت برق دارند، از پالایش نفت خام حاصل می شوند و مزیت اصلی آنها در دسترسی پذیری و هزینه مناسب است. با این حال این سیالات در مقایسه با نسل های جدیدتر، محدودیتهایی از جهت ایمنی و زیست محیطی دارند. این روغن ها به دو گروه اصلی تقسیم می شوند که در زیر می بینیم مشخصات انواع روغن ترانسفورماتور چیست
-
روغن پایه پارافین
این نوع به دلیل مقاومت مناسب در برابر اکسیداسیون شناخته می شود. نقطه ضعف این دسته، افزایش ویسکوزیته در دمای پایین و تاثیر آن روی کند شدن چرخه خنکسازی روغن است.
-
روغن پایه نفتنیک
این دسته با داشتن نقطه انجماد پایین تر، در مناطق سردسیر عملکرد بهتری از خود نشان می دهند. توانایی حل کردن بهتر گازهای ناشی از خرابی های داخلی، یکی از مزایای برجسته آنهاست که تشخیص مشکلات را تسهیل می کند. با این حال پایداری طبیعی آنها در برابر اکسیداسیون کمتر بوده و معمولا نیاز به افزودن مواد بازدارنده دارند.
۲. روغن پایه گیاهی:
سیالات استری که از منابع گیاهی مانند سویا یا کلزا تولید می شوند، نمایانگر نسل جدید انواع روغن عایق هستند. این محصولات با داشتن نقطه اشتعال بسیار بالاتر از ۳۰۰ درجه سانتیگراد، سطح ایمنی را به مراتب ارتقا می بخشند. یکی از ویژگی های متمایز آنها، قابلیت تجزیه زیستی بالاست که در صورت نشت، آسیب کمتری به محیط زیست وارد می آورد. قابلیت جذب رطوبت بالای این روغنها، مزیت چشمگیری در افزایش طول عمر عایق های سلولزی دارد. با جذب و نگهداری آب بیشتر، از خشک شدن و شکنندگی کاغذهای عایقی جلوگیری می کنند؛ اما هزینه اولیه بالاتر و ویسکوزیته بیشتر در دماهای پایین، از چالش های این دسته به شمار می رود.
۳. روغن مصنوعی:
این دسته از انواع روغن ترانس که از طریق فرآیندهای شیمیایی پیشرفته تولید می شوند، برای کاربردهای تخصصی طراحی شده اند. ویژگی های مهندسی شده آنها، عملکرد استثنایی در طیف گسترده ای از شرایط دمایی را ممکن می سازد. همانند روغن های با پایه طبیعی، این سیالات نیز دارای نقطه اشتعال بالا و ایمنی مطلوب هستند. کاربرد اصلی این روغن ترانس چیست؟ در ترانسفورماتورهای خاص مانند واحدهای نصب شده در توربین های بادی، سکوهای دریایی و محیط های با شرایط سخت استفاده می شوند.
۴. روغن سیلیکونی:
روغن های سیلیکونی که بر پایه پلی دی متیل سیلوکسان ساخته می شوند، دسته خاصی از سیالات عایق را تشکیل می دهند. این سیالات با داشتن پایداری حرارتی استثنایی و نقطه اشتعال بسیار بالا، برای محیط های با ریسک آتش سوزی بالا مناسب هستند. با این حال هزینه بالا، عدم تجزیه زیستی و حساسیت شدید به آلودگی های جزئی، استفاده از آنها را به کاربردهای خاص محدود کرده است.
فرآیند تصفیه و نگهداری روغن ترانسفورماتور
تا حالا شده برای شما این سوال پیش آمده باشد که اهمیت تصفیه روغن عایق چیست؟ حفظ کیفیت سیال عایق در طول زمان، نیازمند فرآیندهای تصفیه منظم است. سیستم های تصفیه با استفاده از جداسازهای سانتریفیوژ، ذرات جامد و رطوبت را از روغن جدا می کنند. فرآیندهای تکمیلی مانند هوازدایی و فیلتراسیون دقیق نیز برای ارتقای کیفیت انجام می شود. در ترانسفورماتورهای کوچک، معمولا روغن تخلیه شده پس از تصفیه مجددا به مخزن بازگردانده می شود. در واقع ترانسفورماتورهای کوچک را برای تعویض روغن خاموش می کنند، درحالیکه در واحدهای بزرگ، تصفیه به صورت بدون قطع سرویس صورت می گیرد.
اهمیت روغن در عملکرد ترانسفورماتور و حفظ کارایی آن
اهمیت استفاده از روغن ترانسفورماتور چیست؟ این ماده با پر کردن فضای بین سیم پیچ ها، هسته و بدنه، از بروز تخلیه های الکتریکی ناخواسته جلوگیری می کند. استقامت دی الکتریک روغن که توانایی تحمل میدان های الکتریکی شدید را نشان می دهد، پارامتری حیاتی است و وجود آلاینده ها و رطوبت، این خاصیت را به شدت تضعیف می کند. علاوه بر وظیفه عایقی، این سیال نقش کلیدی در خنک سازی ترانسفورماتور و حفظ دمای استاندارد آن دارد. با توجه به اینکه گرمای تولید شده توسط سیم پیچ ها و هسته باید برای جلوگیری از تخریب عایق ها به طور موثر دفع شود، روغن این حرارت را جذب کرده و به سیستم های خنک کننده خارجی انتقال می دهد.
تاثیرات روغن ترانسفورماتور بر عمر و عملکرد ترانسفورماتور
انتخاب صحیح روغن تاثیر مستقیمی بر دوام و عملکرد دستگاه دارد. در ساختار داخلی ترانسفورماتور، از لایه های مخصوص کاغذ و مقوا به عنوان عایق های جامد (سلولزی) استفاده می شود که وظیفه جدا کردن سیم پیچ ها از یکدیگر را بر عهده دارند. روغن آلوده یا بی کیفیت می تواند فرآیند تخریب این عایق های کاغذی را تسریع کرده و باعث افت شدید ایمنی سیستم شود. برای درک بهتر این فرآیند باید بدانیم نقش روغن ترانسفورماتور چیست؛ این سیال با ایجاد یک پوشش محافظ و دفع حرارت تولید شده، از فرسایش زودرس عایق های داخلی جلوگیری کرده و ریسک خرابی های سنگین را به حداقل می رساند. استفاده از روغن با استانداردهای بالا، ضامن عملکرد پایدار و دستیابی به حداکثر عمر مفید طراحی شده برای دستگاه است. این سیال با برقراری شرایط عایقی مطلوب و خنک کاری موثر، از اجزای داخلی محافظت کرده و امکان کارکرد بدون وقفه را فراهم می کند. به همین دلیل مدیریت و پایش صحیح این روغن، یکی از ارکان اصلی در نگهداری تجهیزات حساس شبکه برق به شمار می رود.
روش های آزمایش و بررسی کیفیت روغن ترانسفورماتور
اطمینان از مطابقت سیال عایق با استانداردهای فنی، نیازمند انجام آزمایش های دوره ای و دقیق است. این ارزیابیها بر اساس پروتکل های بینالمللی مانند ASTM تعریف شده و شامل سنجش پارامترهای فیزیکی، شیمیایی و الکتریکی می شود. نمونه برداری صحیح و ارسال به آزمایشگاه معتبر، گام نخست در فرایند کنترل کیفیت است.
تست های فیزیکی:
اندازهگیری چگالی، تعیین نقطه اشتعال، سنجش نقطه انجماد و بررسی ویسکوزیته از جمله پارامترهای اساسی هستند که رفتار فیزیکی روغن را مشخص می کنند.
تست های شیمیایی:
ارزیابی میزان رطوبت، درجه اکسیداسیون، سطح اسیدیته و تشخیص آلاینده های شیمیایی برای شناسایی سلامت روغن ترانس ضروری است.
تست های الکتریکی:
این آزمایش ها با محوریت سنجش استقامت دی الکتریک، توانایی روغن در تحمل میدان های شدید و پیشگیری از تخلیه الکتریکی را ارزیابی می کنند. همچنین اندازه گیری ضریب اتلاف و مقاومت ویژه، معیار دقیقی برای تعیین سطح خلوص و پایداری توان عایقی سیال محسوب می شود.
تست های مکانیکی:
ارزیابی خواص روانکاری و پایداری مکانیکی سیال، اطلاعات مهمی درباره عملکرد بلندمدت فراهم می آورد.

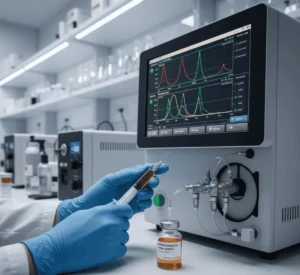

آنالیز گازهای محلول (DGA):
این روش تشخیصی پیشرفته، با شناسایی گازهای تولیدشده در اثر خرابی های الکتریکی یا حرارتی، امکان تشخیص زودهنگام مشکلات را فراهم می کند.
چگونه یک روغن ترانسفورماتور باکیفیت را تشخیص دهیم؟
انتخاب صحیح برای جلوگیری از خرابی دستگاه تصمیمگیری درباره انواع روغن ترانس باید بر اساس شرایط کاربری، الزامات محیطی و ویژگی های فنی دستگاه صورت گیرد. در ادامه نکات مهم انتخاب روغن ترانسفورماتور را بررسی میکنیم:
قدرت عایقی:
توانایی جلوگیری از تخلیه های الکتریکی و کنترل میدان های الکتریکی شدید، اولین معیار انتخاب است.
پایداری حرارتی:
مقاومت در برابر تجزیه حرارتی و حفظ خواص در دماهای بالا، عمر مفید را تضمین می کند. ویژگی های جریان الکتریکی: کاهش اثرات جریان های ترکیبی و مدیریت تخلیه های جزئی از اهمیت ویژه ای برخوردار است.
پایداری شیمیایی:
بالا بودن مقاومت روغن در برابر اکسیداسیون و واکنش های شیمیایی، مانع از تخریب زودهنگام و افت کیفیت سیال می شود. این ویژگی با طولانی تر کردن فواصل نیاز به تعویض روغن، از فرسایش قطعات داخلی و عایق ها پیشگیری کرده و موجب افزایش طول عمر کلی ترانسفورماتور می گردد.
داشتن نقطه اشتعال و ایمنی آتش:
در کاربری های با ریسک بالای آتش سوزی، انتخاب روغن با نقطه اشتعال بالاتر اولویت دارد.

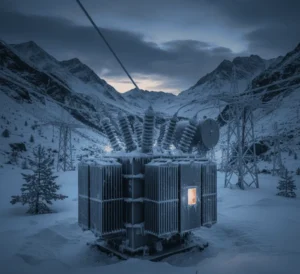

عملکرد در دماهای پایین:
در مناطق سردسیر، حفظ سیالیت و خواص عایقی در دماهای منفی، حیاتی است.
نگهداری و مراقبت از روغن ترانسفورماتور در شرایط مختلف
حفظ کیفیت سیال عایق از طریق رعایت اصول نگهداری، مستقیما بر عملکرد و طول عمر ترانسفورماتور تاثیرگذار است. اگر می پرسید نکات نگهداری از روغن ترانسفورماتور چیست بهتر است موارد زیر را به خاطر بسپارید:
نمونه برداری و آزمایش دوره ای:
ارسال نمونه به آزمایشگاه در فواصل زمانی منظم، تغییرات کیفی را شناسایی کرده و نیاز به تعویض یا تصفیه را مشخص می کند.
نظافت محیط ذخیره سازی:
اگر قصد نگهداری روغن ترانس رو در انبار را دارید، نگهداری روغن در مخازن تمیز، خشک و دور از نور مستقیم خورشید، از آلودگی و تخریب جلوگیری می کند.
کنترل سطح روغن:
بازرسی منظم و تنظیم سطح مایع در ترانسفورماتور، از ورود هوا و رطوبت به سیستم پیشگیری می کند.
کنترل دما:
رصد مداوم دمای عملیاتی، از افزایش غیرطبیعی حرارت و تخریب روغن جلوگیری خواهد کرد.
تعمیر و نگهداری تجهیزات جانبی:
تمیزکاری و سرویس دوره ای خنک کننده ها، فیلترها و پمپ ها، کارایی کلی سیستم را حفظ می کند.
کنترل آلودگی:
بررسی وجود ذرات معلق، رطوبت و آلاینده های شیمیایی، از افت کیفیت روغن و خرابی های جدی پیشگیری خواهد کرد.
بازرسی های منظم:
اجرای برنامه بازرسی بر اساس توصیه های سازنده و استانداردهای صنعتی، اطمینان از عملکرد بهینه را فراهم می آورد.
نقش روغن ترانسفورماتور در کاهش دما و محافظت از تجهیزات برقی
تولید گرما در اثر جریان الکتریکی و تلفات مغناطیسی، امری اجتناب ناپذیر در عملکرد ترانسفورماتورها است و عدم دفع موثر این گرما منجر به افزایش شدید دمای داخلی، تخریب عایق ها و کاهش چشمگیر عمر دستگاه می شود. در این شرایط نقش روغن عایق چیست؟ یک سیال انتقال دهنده حرارت با کارایی بالا که گرمای تولیدشده را جذب کرده و از طریق جابجایی طبیعی یا اجباری به سیستم های خنک کننده خارجی منتقل می کند. علاوه بر نقش خنک کنندگی، این سیال با ایجاد یک لایه محافظ جامع در سراسر اجزای داخلی، از تماس مستقیم قطعات حساس با اکسیژن و رطوبت جلوگیری می کند. این محافظت دوگانه در برابر عوامل حرارتی و شیمیایی، نشان می دهد که کارکرد روغن ترانسفورماتور چیست: یک سپر چند منظوره که سلامت بلند مدت دستگاه را تضمین می کند. خواص مهم مانند ویسکوزیته پایین، ضریب انتقال حرارت بالا و ظرفیت گرمایی مناسب، کلید عملکرد بهینه این سیال در شرایط مختلف عملیاتی خواهد بود.
جمع بندی
در این بخش دیدیم منظور از روغن ترانسفورماتور چیست و با کارکرد و تاثیر این روغن آشنا شدیم. حالا که می دانید روغن ترانس چیست، اهمیت انتخاب صحیح از میان انواع روغن ترانس برای حفظ عملکرد بهینه و افزایش طول عمر تجهیزات برقی روشن شده است. شناخت دقیق انواع روغن ترانسفورماتور و رعایت اصول نگهداری، کلید دستیابی به قابلیت اطمینان بالا و کاهش هزینه های تعمیرات است. برای مشاوره تخصصی و تهیه انواع ترانسفورماتورهای جریان و ولتاژ باکیفیت، فروشگاه نیرو ترانس با بیش از ۷۰ سال تجربه در کنار شماست.
