در سیستم های برق رسانی صنعتی و ساختمانی، ایمنی کابل ها در مقابل آسیب های مکانیکی اهمیت بسزایی دارد و یکی از قطعات کلیدی که این حفاظت را تضمین می کند، هدبوشینگ است. برای درک بهتر اینکه هدبوشینگ چیست باید گفت این قطعه، اتصال کوچکی که در نگاه اول ساده به نظر می رسد اما نقش حیاتی در جلوگیری از حوادث برقی ایفا می کند.
اما کاربرد بوشن لوله برق چیست و چرا باید از این اتصالات در سیستم برق استفاده کرد؟ این قطعه محافظ، دهانه آزاد لوله های فولادی و پلاستیکی را می پوشاند و از تماس مستقیم کابل با لبه های تیز و رزوه های باز جلوگیری می کند. در واقع هدبوشینگ همچون یک سپر محافظ، پوشش عایق سیم ها را در برابر خراش و پارگی نگه می دارد و امنیت طولانی مدت شبکه برق رسانی را تضمین می کند.
همراه ما باشید تا توضیح دهیم بوشینگ چیست و با ویژگی ها، کاربردها و مزایای این قطعه آشنا شویم. شناخت دقیق این اتصال و کاربردهای آن، به بهینه سازی عملکرد سیستم های الکتریکی کمک شایانی خواهد کرد.
هدبوشینگ لوله برق چیست؟
هدبوشینگ چیست؟ این سوال از پرتکرارترین پرسش های متخصصان تازه کار در حوزه برق و لوله کشی برق است. هدبوشن یک قطعه اتصال استوانه ای شکل با بدنه فلزی یا پلیمری است که برای پوشش دادن انتهای باز لوله های برق به کار می رود. برخلاف بوش های متداولی که وظیفه اتصال دو لوله را دارند، این نوع بوشینگ صرفا برای محافظت و ایمن سازی طراحی شده و هیچ نقش اتصالی ندارد.
هنگامی که کابل از درون هدبوشینگ عبور می کند، لبه نرم و منحنی این اتصال به کابل اجازه می دهد بدون هیچ گونه سایش یا فشار مکانیکی وارد لوله شود.
شناخت دقیق کارکرد هدبوشینگ، گام نخست برای انتخاب صحیح این قطعه در پروژه های برق رسانی است. این اتصال معمولا در نقاطی مورد استفاده قرار می گیرد که کابل از لوله خارج می شود؛ مانند ورودی تابلوهای برق، انتهای لوله های معلق در سقف یا محل های تغییر مسیر از لوله صلب به داکت. بدون حضور هدبوشینگ، احتمال پارگی عایق، اتصال کوتاه و بروز خطرات جدی برقی به شدت افزایش می یابد.
ساختار و جنس هدبوشینگ از چیست؟
از نظر ساختاری، بوشینگ لوله برق شامل یک بدنه استوانه ای توخالی با رزوه کاری دقیق در قسمت داخلی است که با رزوه خارجی لوله همخوانی کامل دارد. البته در بازار مدل های فشاری (بدون رزوه) برای لوله های بدون رزوه (مثل لوله های پلاستیکی خم سرد) نیز وجود دارد. در مدل های دارای رزوه، یک طرف این قطعه برای قفل شدن روی لوله طراحی شده و طرف دیگر آن صاف یا دارای لبه محافظ گرد است تا کابل بدون هیچ گونه فشار وارد شود. وجود ترمز یا لبه داخلی در برخی مدل ها باعث ثبات بیشتر و جلوگیری از لق شدن می شود.
در بازار ایران، هدبوشینگ با دو نوع متریال اصلی عرضه می شود:
-
هدبوشینگ آلومینیومی دایکاست
-
هدبوشینگ پلاستیکی (PVC یا سایر پلیمرها)
نوع آلومینیومی با استفاده از روش دایکاست تولید می شود که استحکام مکانیکی فوق العاده به همراه مقاومت در برابر خوردگی ارائه می دهد. وزن سبک و قیمت منطقی این آلیاژ، آن را به گزینه ای محبوب تبدیل کرده است. علاوه بر این در محیط هایی که فشار کاری بالا یا دمای متغیر وجود دارد، هدبوشینگ آلومینیومی عملکرد قابل اطمینانی از خود نشان می دهد.
در مقابل، هدبوشینگ پلاستیکی به دلیل وزن کمتر و سهولت نصب در پروژه های خانگی و تجاری کوچک مورد استفاده قرار می گیرد. این نوع برای محیط هایی که شرایط سخت مکانیکی یا دمایی ندارند، انتخاب اقتصادی و مناسبی است. البته باید توجه داشت که استفاده از اتصالات هم جنس با لوله (فلزی با فلزی یا پلاستیکی با پلاستیکی) نه تنها باعث هماهنگی بصری می شود، بلکه امنیت و طول عمر سیستم را نیز افزایش می دهد.
انواع هدبوشینگ و تفاوت های آنها
در ادامه خواهیم دید انواع بوشن چیست و هر یک در چه شرایطی کاربرد دارند. انتخاب صحیح نوع هدبوشینگ به شرایط محیطی، نوع لوله و فشار کاری بستگی دارد.
| ویژگی | هدبوشینگ پلاستیکی | هدبوشینگ فلزی | هدبوشینگ گالوانیزه | هدبوشینگ عایقدار |
| جنس | PVC یا مواد پلیمری | آهن، فولاد، آلومینیوم دایکاست | فولاد با پوشش زینک | فلزی یا پلیمری |
| مقاومت در برابر ضربه و فشار | کمتر | بالا | بالا | محافظت در برابر ضربه |
| مقاومت در برابر خوردگی | ضدزنگ | متوسط (نیاز به پوشش محافظ) | عالی | بالا (بسته به جنس) |
| دوام و استحکام | طولانی مدت (با مقاومت UV و شیمیایی) | بالا | بالا | طولانی مدت |
| محیط کاربری | داخلی، پروژه های سبک، خانگی | صنعتی، فشار و دمای بالا | مرطوب، خارجی، رطوبت بالا | برق کشی، محافظت کابل |
| کاربرد اصلی | لوله کشی خانگی، برق کشی ساختمان | صنایع نفت، گاز، پتروشیمی، تاسیسات سنگین | فضای باز، محیط های مرطوب و صنعتی | صنایع برق و مخابرات |

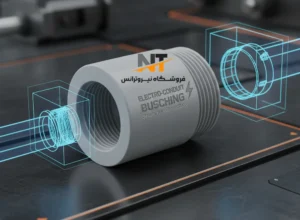

هدبوشینگ پلاستیکی
این نوع بوشن از موادی چون PVC یا پلیمرهای مشابه ساخته شده و به دلیل مقاومت در برابر خوردگی شیمیایی و وزن ناچیز، در برق کشی ساختمان ها و مکان های مسکونی محبوبیت دارد. نصب سریع و هزینه پایین این نوع، آن را به انتخابی منطقی برای پروژه های با بودجه محدود تبدیل کرده است. انواع رایج هدبوشینگ پلاستیکی عبارتند از:
- بوشینگ پلاستیکی لوله برق استاندارد
- بوشینگ پلاستیکی لوله مشکی
- بوشینگ پلاستیکی لوله کاندوئیت
- بوشینگ پلاستیکی لوله عایق دار
هدبوشینگ فلزی
این بوشن ها از مواد مستحکمی مانند فولاد، آهن و آلومینیوم ساخته می شوند و مقاومت ویژه ای در برابر فشارهای مکانیکی بالا، ضربه و دماهای شدید دارند. هدبوشینگ فلزی در صنایع سنگین مانند پتروشیمی، نفت، گاز و تاسیسات صنعتی بزرگ کاربرد گسترده دارد و به دلیل دوام طولانی مدت، هزینه نگهداری کمتری را در بلندمدت به همراه خواهد داشت.
هدبوشینگ گالوانیزه
این بوشن دارای یک لایه پوشش از زینک است که در برابر رطوبت، خوردگی و زنگ زدگی مقاومت بالایی ارائه می دهد. استفاده از بوشینگ گالوانیزه در فضاهای باز، محیط های مرطوب و شرایط جوی سخت، انتخابی ایده آل برای جلوگیری از کاهش عمر مفید سیستم برق رسانی است و به ویژه در پروژه های ساحلی یا صنایعی با رطوبت بالا، کارایی بسیار خوبی نشان می دهد.
هدبوشینگ کاندوئیت
این نوع بوشینگ به طور اختصاصی برای سیستم های کاندوئیت برق کشی طراحی شده و وظیفه اصلی آن محافظت از کابل ها در برابر فشار، ضربه و سایش در مسیرهای انتقال برق است. هدبوشینگ کاندوئیت با ایجاد پوشش ایمن در نقاط ورود و خروج سیم، از آسیب دیدگی عایق کابل جلوگیری می کند و در صنایع برق، مخابرات و شبکه های داده کاربرد فراوانی دارد.
هدبوشینگ ارت دار (Grounding Bushing)
این نوع بوشینگ که از دسته بندی های تخصصی در پروژه های صنعتی محسوب می شود، علاوه بر محافظت فیزیکی از کابل، مجهز به یک پیچ یا ترمینال مخصوص برای اتصال سیم ارت است. وظیفه اصلی این قطعه، تضمین پیوستگی الکتریکی میان لوله و بدنه تابلو یا جعبه تقسیم است تا در صورت بروز خطای الکتریکی، جریان به صورت ایمن به زمین منتقل شده و از برق گرفتگی بدنه تجهیزات جلوگیری شود.
کاربردهای هدبوشینگ در سیستم برق رسانی
در زیر می بینید کاربرد هدبوشینگ لوله برق چیست و در چه نقاطی از شبکه برق رسانی این قطعه محافظ ضروری است. این اتصال در تمام پروژه هایی که امنیت کابل اهمیت دارد، کاربرد دارد:
- محافظت از کابل ها در نقاط ورودی و خروجی لوله ها
- ورودی تابلوهای برق و باکس ها برای ثبات کابل
- انتهای لوله های معلق در سقف های کاذب و رایزرها
- سیستم های کاندوئیت فولادی یا PVC
- نقاط تغییر مسیر از لوله به سینی کابل یا داکت
- محیط های مرطوب و صنعتی برای جلوگیری از نفوذ رطوبت
- سیستم های اعلام حریق با بوشینگ های نسوز
- اتصال به جعبه تقسیم در سیستم های برق ساختمانی و صنعتی
مزایای استفاده از هدبوشینگ در لوله های برق
مزایای بوشن چیست و چرا این قطعه کوچک نقش بزرگی در افزایش کیفیت و امنیت سیستم برق رسانی دارد؟ در ادامه مهمترین مزایای این اتصال را مشاهده می کنید:
- جلوگیری از آسیب به عایق کابل توسط لبه های تیز لوله
- کاهش اصطکاک و سهولت در عبور سیم از درون لوله
- پیشگیری از بریدگی دست نصاب هنگام کار
- مانع از نفوذ رطوبت و گردوغبار به داخل لوله
- ایجاد نمای مرتب و حرفه ای در پروژه
- افزایش طول عمر کابل ها و سیستم برق رسانی
چرا بوشن لوله برق برای ایمنی و عملکرد سیستم برق حیاتی است؟
اگر می پرسید اهمیت استفاده از بوشن لوله برق چیست، باید بدانید که این قطعه کوچک نقش تعیین کننده در پیشگیری از حوادث برقی دارد. هدبوشینگ با پوشش دادن رزوه های باز و لبه های تیز انتهای لوله، از خراشیدگی و پارگی عایق کابل جلوگیری کرده و در نتیجه خطر اتصال کوتاه، نشتی جریان و برق گرفتگی را به حداقل می رساند.
علاوه بر این، استحکام و ثبات کابل ها را در مسیر لوله کشی تضمین کرده و مانع جابجایی، سایش و فرسودگی زودهنگام آنها می شود. نصب درست و استاندارد هدبوشینگ به معنای رعایت اصول ایمنی، کاهش ریسک حوادث و افزایش عمر مفید شبکه برق رسانی است و هر پروژه برقی بدون استفاده از این قطعه ناقص خواهد بود.
استانداردها و مقررات مرتبط با بوشن لوله برق
برای استفاده از بوشن، باید با استانداردهای آن آشنا بود. در این بخش می بینید انواع استاندارد مرتبط با بوشینگ چیست و بوشن ها چگونه اندازه گیری می شوند. انتخاب اندازه صحیح هدبوشینگ بر اساس استاندارد لوله، گام اول در نصب ایمن است.
| سایز هدبوشینگ | ||
| ISO | PG | inch |
| 20 | 13.5 | 1/2 |
| 25 | 21 | 3/4 |
| 32 | 29 | 1 |
| 40 | 36 | 1 1/4 |
| 50 | 42 | 1 1/2 |
| 63 | 48 | 2 |
اندازه های متریک M
این استاندارد بر اساس سیستم متریک تعریف شده و قطر داخلی، قطر خارجی و طول بوشینگ بر حسب میلیمتر اندازه گیری می شود. بوشینگ های متریک با پیکربندی های متنوع در بازار موجودند و برخی از آنها برای تحمل بارهای محوری سنگین طراحی شده و به طور دائم در صفحات جیگ نصب می شوند. این استاندارد در پروژه های بین المللی و صنایع مدرن کاربرد گسترده دارد.
اندازه های PG یا Panzergewinde
استاندارد PG یک استاندارد قدیمی آلمانی است که معمولا در سیستم های الکتریکی اروپایی مورد استفاده قرار می گیرد و با میلیمتر متفاوت است. این اندازه ها بر اساس قطر اسمی رزوه بر حسب میلیمتر تعیین می شوند و در لوله کشی های صنعتی اروپا رواج دارند. هدبوشینگ های PG معمولا با لوله های استاندارد اروپایی سازگاری کامل دارند. امروزه استاندارد Metric جایگزین این استاندارد شده است.
اندازه های اینچ
در ایالات متحده و برخی کشورهای دیگر، اندازه های اینچ برای بوشینگ های مجرای الکتریکی رایج است و معمولا مطابق با اندازه تجاری اتصالات تعیین می شوند. توجه داشته باشید که هدبوشینگ های معمولی متصل به کانکتور داخل جعبه فقط برای سیم های شماره ۴ یا بزرگتر الزامی هستند. این استاندارد در بازار آمریکا و پروژه های بین المللی کاربرد دارد.
نگهداری و بررسی کیفیت بوشن لوله برق
در ادامه خواهیم دید نکات نگهداری از هدبوشینگ چیست و چگونه می توان از کیفیت مناسب این قطعه در زمان خرید و استفاده اطمینان حاصل کرد:
- بررسی رزوه: رزوه ها باید سالم، بدون پلیسه و تمیز باشند تا اتصال محکم و بی نقصی با لوله برقرار شود.
- صافی سطح داخلی: با کشیدن انگشت در داخل بوشینگ، از نبود هرگونه زائده تیز و برآمدگی اطمینان حاصل کنید.
- بازرسی ترک خوردگی: در مدل های پلاستیکی، وجود کوچکترین ترک می تواند تحت فشار کابل منجر به شکستگی شود.
- تست خوردگی: در بوشینگ های فلزی گالوانیزه، پوشش زینک نباید از بین رفته باشد؛ در غیر این صورت زنگ زده و به کابل آسیب می زند.
- بررسی لبه محافظ: لبه داخلی باید کاملا نرم و خم شده باشد تا کابل بدون سایش عبور کند.
- سازگاری با لوله: اطمینان حاصل کنید که اندازه و نوع رزوه هدبوشینگ دقیقا با لوله مورد استفاده همخوانی دارد.
سخن پایانی
در این بخش دیدیم منظور از بوشینگ یا هدبوشینگ لوله برق چیست. حالا که می دانید کاربرد بوشن لوله برق چیست، می توانید با انتخاب هوشمندانه نوع مناسب بر اساس شرایط پروژه، ایمنی و عملکرد سیستم برق رسانی خود را به طور چشمگیری ارتقا دهید. هدبوشینگ قطعه ای است که اگرچه کوچک به نظر می رسد، اما نقش حیاتی در جلوگیری از حوادث برقی، محافظت از کابل ها و افزایش طول عمر شبکه برق دارد.
فروشگاه نیروترانس با چند دهه تجربه در صنعت برق، طیف کاملی از هدبوشینگ های باکیفیت با استانداردهای معتبر را در اختیار شما قرار داده و آماده است تا با مشاوره رایگان، شما را در انتخاب بهترین نوع هدبوشینگ متناسب با نیاز هر پروژه یاری کند.
